Переход с жидкого хлора на гипохлорит натрия снял с водоканалов риск хлорного облака, но не снял зависимость: без работающей электролизной или без склада товарного гипохлорита обеззараживать воду нечем. А у самой электролизной появился собственный фактор риска — водород, который выделяется при электролизе.
МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Ханты-Мансийск и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.
Что происходит при попадании БПЛА
- Остановка обеззараживания — подача воды без обеззараживания недопустима
- Повреждение электролизёров и выпрямителей: оборудование импортное, сроки замены — месяцы
- Разгерметизация ёмкостей товарного гипохлорита — химический разлив на площадке
- Нарушение вентиляции электролизной — накопление водорода и взрывоопасная концентрация
- Поражение склада коагулянта и флокулянта — вода не осветляется на ВОС
Что требует закон
Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.
Опубликованный проект впервые вводит в ПП № 1467 защиту от беспилотников: системы пассивной защиты — сетчатые ограждения, экраны и навесы — для объектов всех категорий, а средства обнаружения и радиоэлектронного подавления — для объектов 1–2 категорий. Общественное обсуждение — до 15 августа 2026 года. Для гипохлоритной и реагентного хозяйства это означает, что ЗОК из желательной меры становится обязательной.
Проектируется конструкция по СП 542.1325800.2024 — единственному действующему своду правил по защитным ограждающим конструкциям от БПЛА. Подробный разбор требований, категорий и сроков — в статье «ПП № 1467 и новые требования по БПЛА».
Что защищаем на объекте
Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:

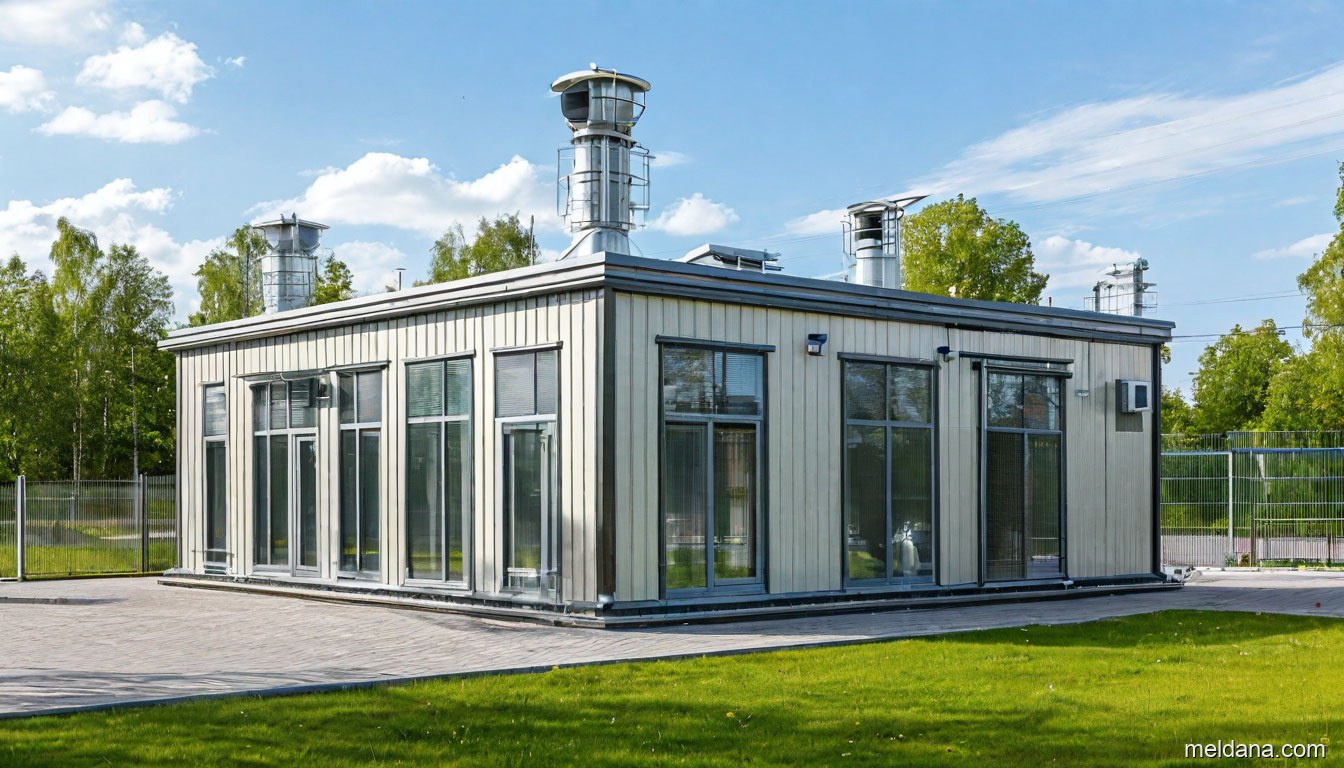

- Здание электролизной: кровля, фасады, проёмы
- Ёмкости хранения товарного гипохлорита и узел дозирования
- Выпрямительная подстанция и щиты управления электролизёрами
- Система вентиляции и водородные свечи
- Склад коагулянта, флокулянта и узел приготовления растворов
Водородная безопасность и негорючее полотно
Электролизная гипохлорита — помещение с выделением водорода, и это меняет требования к конструкции сильнее, чем сам факт наличия реагентов:
- Свободные водородные свечи. Вытяжные устройства удаления водорода не перекрываются полотном ни при каких условиях: над ними проектируются проёмы с тросовой окантовкой, а расчётный воздухообмен подтверждается в проекте.
- Только негорючее полотно — п. 9.2.3 СП 542 для объектов с опасными веществами: стальные и арамидные сетки линейки ЗАСЛОН.
- Никаких огневых работ на площадке. Сборка на болтовых соединениях, все элементы изготавливаются и цинкуются на заводе.
- Химстойкость крепежа. В зоне пролива гипохлорита применяется крепёж из нержавеющей стали: оцинкованный в этой среде теряет покрытие за пару сезонов.
Для гипохлоритной применяется уровень 3, тогда как для хлораторной со складом жидкого хлора — уровень 2. Причина в последствиях: разлив гипохлорита остаётся на площадке, тогда как выброс хлора образует зону заражения за её пределами. Это разница примерно в 1,5 млн ₽ на объект — один из аргументов в пользу перехода на гипохлорит, помимо промышленной безопасности.
Параметры типового решения
| Параметр | Значение |
|---|---|
| Защищаемый объект | здание электролизной 12 × 18 м, высота 6 м |
| Схема ЗОК | Клеть на независимом каркасе (верх + бока) (типовое решение ТР-01 / ТР-04 / ТР-05) |
| Зона накрытия | верх и бока — полное накрытие |
| Габарит конструкции в плане | 22,0 × 28,0 м |
| Высота конструкции | 9,0 м |
| Отступ от защищаемых конструкций | 5 м |
| Несущие опоры | 20 шт. с шагом 5 м |
| Площадь защитного полотна | ≈ 1 592 м² |
Уровень защиты и расчётные нагрузки
Для этого объекта расчётный уровень защиты — 3 по СП 542.1325800.2024. Расчётный класс БПЛА — лёгкий (30–100 кг, до 56 кДж); класс полотна — A+/B− — металл двойного кручения, арамид. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.
| Параметр | Значение |
|---|---|
| Уровень защиты (СП 542, табл. 6.1) | 3 — A+/B− — металл двойного кручения, арамид |
| Расчётный класс БПЛА | лёгкий (30–100 кг, до 56 кДж) |
| Полотно | ЗАСЛОН Сеть-М 80-2,7 (ЗС-СМ-0227) + доп. сетка ЗС-СП-0240 |
| Тросовая система | ⌀6 периметр + ⌀8–10 верх |
| Несущая опора | стойка 9 м |
| Отступ конструкции от объекта | 5 м |
| Шаг несущих опор | 5 м |
Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).
Стоимость
Для объекта из расчёта выше бюджет ЗОК — от 8,6 млн ₽ без НДС; верхний ориентир до обмеров — 12,0 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 505 ₽ за м² при площади ≈ 1 592 м².
| Статья | Сумма | Доля |
|---|---|---|
| Оборудование и материалы ЗАСЛОН | 3,4 млн ₽ | 39,0 % |
| Монтаж, фундаменты, натяжение | 4,0 млн ₽ | 47,0 % |
| Проектирование и изыскания (ПИР) | 0,6 млн ₽ | 7,5 % |
| Логистика и мобилизация | 0,6 млн ₽ | 6,5 % |
| Итого | от 8,6 млн ₽ | 100 % |
Отдельно проектирование заказывается примерно за 0,3 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.
Сроки
Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 3–4 недели. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.
Полный состав работ и порядок сдачи — на странице услуги «под ключ».
Частые вопросы
Другие объекты водоканала
Комплекс водоканала защищается по единой модели угрозы — ниже типовые решения по остальным сооружениям:
Аудит, проект по СП 542, изготовление и монтаж ЗОК по всем объектам одним контрактом — услуга «под ключ». См. также линейку ЗОК ЗАСЛОН, онлайн-калькулятор и активные средства обнаружения и подавления БПЛА — сетка держит то, что не остановили обнаружение и РЭБ.
